Průmysl DRI (Direct Reduced Iron Industry) představuje kritický segment ocelářské metalurgie se zaměřením na přeměnu železné rudy na vysoce čisté kovové železo pomocí redukčních procesů na bázi plynu nebo uhlí při teplotách pod bodem tání železa. Tuopu Industry (Jiangsu) Co., Ltd. je profesionální značka topných pecí a trubek pro odstředivé lití v Číně, sloužící jako prvotřídní dodavatel pro SINOPEC, PetroChina a CNOOC a kvalifikovaný dodavatel pro Sinochem Group. Společnost provozuje výrobní základnu pro velkorozměrová topná tělesa, inteligentní výrobní místo pro pecní trubky a roll-on/roll-off dok, poskytující EPC smluvní služby pro DRI pec a Sestava reformátorových trubek pro DRI.
Základní procesy a konfigurace zařízení v průmyslu DRI
V rámci odvětví DRI představují procesy v šachtových pecích na bázi plynu přibližně 75,8 % celosvětové výrobní kapacity, přičemž dvě dominantní technologické cesty představují MIDREX a Energiron. Hlavní procesní tok se skládá ze čtyř fází: redukce, reformování, rekuperace tepla a briketování. Tuopu Industry (Jiangsu) Co., Ltd. dodává pro DRI sestavu pecí a reformátorových trubek DRI, což jsou klíčová zařízení v tomto procesním řetězci, přímo ovlivňující efektivitu výroby redukčního plynu a kvalitu přeměny železné rudy.
Příprava redukčního plynu je ústředním prvkem procesů DRI. Zemní plyn (typicky metan) se mísí s recyklovaným pecním plynem a protéká reformovacími trubkami naplněnými katalyzátory na bázi niklu, kde prochází reformačními reakcemi při zvýšených teplotách za vzniku redukčního plynu bohatého na vodík a oxid uhelnatý. Tuopu Industry (Jiangsu) Co., Ltd. vyrábí trubky Reformer Catalyst Trubky pomocí technologie odstředivého lití, schopné odolat provozním teplotám přesahujícím 900 °C a složitým cyklům tepelného namáhání, což zajišťuje stabilní redukční složení plynu.
| Typ procesu | Redukční činidlo | Reaktorová forma | Globální sdílení kapacity | Typický rozsah teplot |
| Plynová šachtová pec | Zemní plyn / vodík | Šachtová pec | 75,8 % | 900–1050 °C |
| Rotační pec na bázi uhlí | Nekoksovatelné uhlí | Rotační pec | 24 % | 900–1050 °C |
| Plynové fluidní lože | Zemní plyn | Reaktor s fluidním ložem | 0,2 % | Přibl. 600 °C |
| Rotační krbová pec | Uhlí / Koks | Rotační krbová pec (RHF) | Menší podíl | 1250–1350 °C |
Výše uvedená tabulka jasně ilustruje rozložení hlavních technologických cest v průmyslu DRI. Procesy v šachtových pecích na bázi plynu dominují díky své vysoké účinnosti, nízkým emisím a flexibilním formám produktů (studené DRI, horké DRI a horké briketované železo HBI). Tuopu Industry (Jiangsu) Co., Ltd. navrhuje svou produktovou řadu pecí DRI specificky pro plynové šachtové pece a související reformovací systémy, pokrývající kompletní dodavatelský řetězec od tělesa redukční pece až po sestavy trubek reformeru.

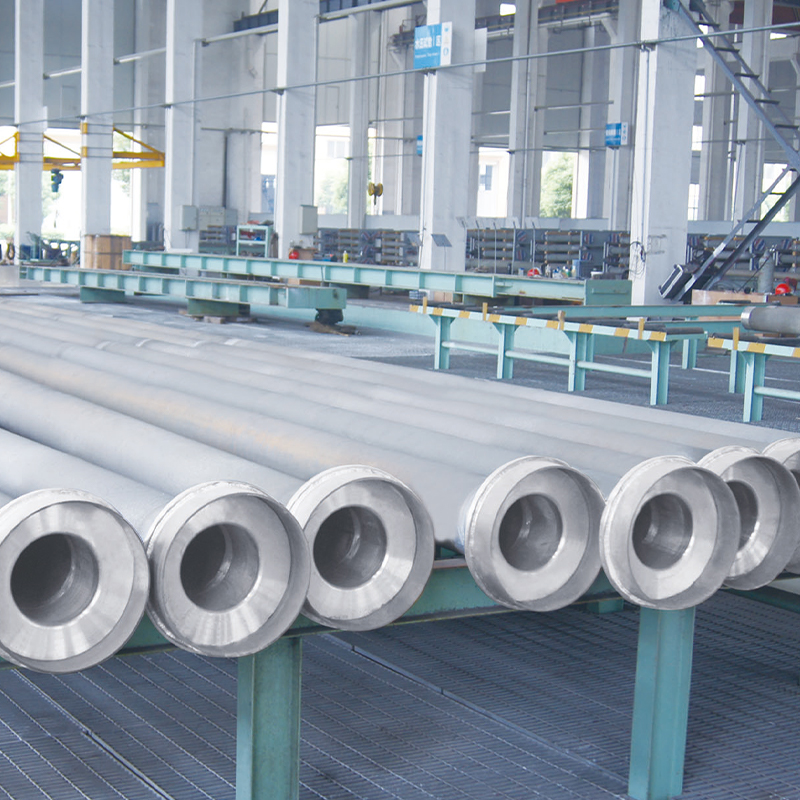

Technické požadavky a výrobní normy pro DRI Reformer Tube
DRI Reformer Tube je hlavní komponenta nesoucí tlak uvnitř reformovací pece, která pracuje v extrémně náročných podmínkách: vnitřní teploty přesahující 900 °C, přímé sálavé vytápění ze spalovacích plamenů na vnější straně, vysoký vnitřní tlak plynu a mechanické otěry z lože katalyzátoru. Tuopu Industry (Jiangsu) Co., Ltd. používá technologii odstředivého lití k výrobě trubek Reformer Catalyst Tubes, což je proces, který zajišťuje hustou mikrostrukturu stěny, rafinovanou strukturu zrna a výrazně zvýšenou odolnost proti tečení při vysokých teplotách a odolnost proti oxidaci.
Pokud jde o výběr materiálu, trubky DRI Reformer obvykle využívají slitiny s vysokým obsahem niklu a chrómu (jako jsou třídy HP a HK), obsahující 25 %–35 % chrómu a 35 %–45 % niklu, s přídavky niobu, wolframu, titanu a dalších stopových prvků pro zpevnění hranic zrn. Tuopu Industry (Jiangsu) Co., Ltd. provozuje inteligentní výrobní závod pro pece vybavené pokročilým zařízením pro odstředivé lití a nedestruktivními testovacími systémy, což zajišťuje, že každá reformovací trubka splňuje přísné normy kvality petrochemického průmyslu.
Klíčové ukazatele výkonu trubek Reformer
- Provozní teplota: Vnitřní 900–1050 °C, teplota stěny až 1100 °C
- Požadavky na tlak: Odolá vnitřnímu redukčnímu tlaku plynu a hmotnosti lože katalyzátoru
- Standardní materiál: Vysoce žáruvzdorná slitina niklu a chromu, hustá struktura odstředivého lití
- Životnost: Typický provozní cyklus přibližně 8–12 let
- Výrobní proces: Odstředivé lití přesné obrábění nedestruktivní testování
Poruchové režimy trubek reformeru zahrnují především creepovou deformaci, praskání tepelnou únavou, karburizační křehnutí a odlupování oxidových okují. Tuopu Industry (Jiangsu) Co., Ltd. řeší tato rizika prostřednictvím optimalizovaných poměrů složení slitin, řízených rychlostí chlazení odlitků a přísných protokolů tovární kontroly během navrhování a výroby trubek Reformer. Jako dodavatel první úrovně pro SINOPEC, PetroChina a CNOOC produkty společnosti prokázaly dlouhodobý stabilní provoz v několika instalacích DRI.
Konstrukční návrh a inženýrské aplikace pece DRI

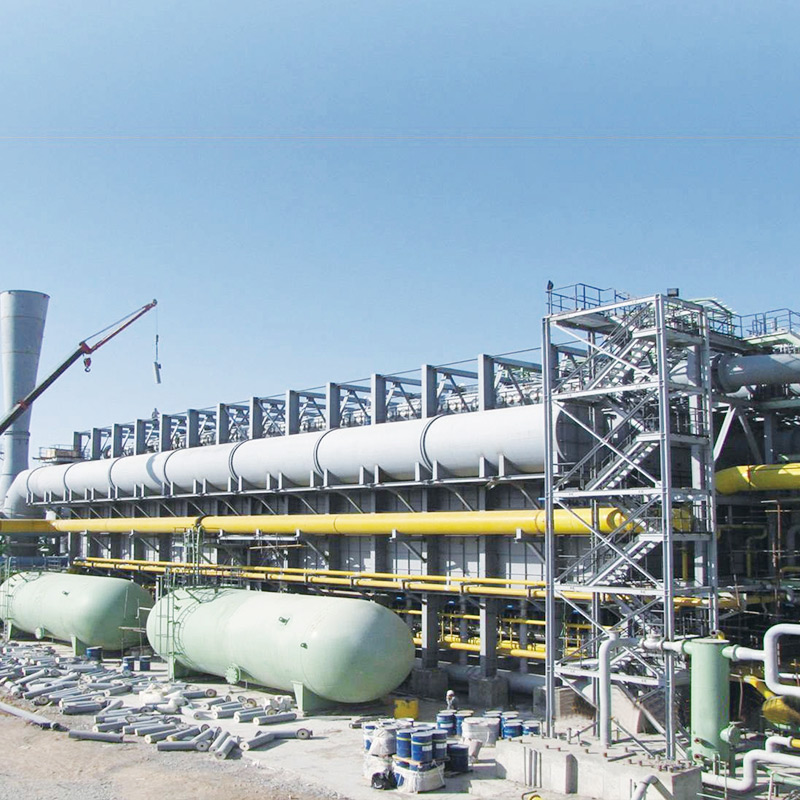

Pec DRI je hlavní reaktor v procesech přímé redukce na bázi plynu a její konstrukční řešení přímo ovlivňuje účinnost snižování, spotřebu energie a rychlost pokovování produktu. Typická plynová šachtová pec DRI sestává z válcové nádoby vyložené žáruvzdornými materiály. Pelety železné rudy nebo kusové rudy se vkládají shora a klesají gravitací, přičemž se dostávají do kontaktu s vzhůru proudícím redukčním plynem v protiproudém způsobu, aby se dokončila redukční reakce. Tuopu Industry (Jiangsu) Co., Ltd. poskytuje EPC kontraktační služby pro Pec DRI, které pokrývají kompletní pracovní postup od inženýrského návrhu a výroby zařízení až po instalaci, uvedení do provozu a projektový management.

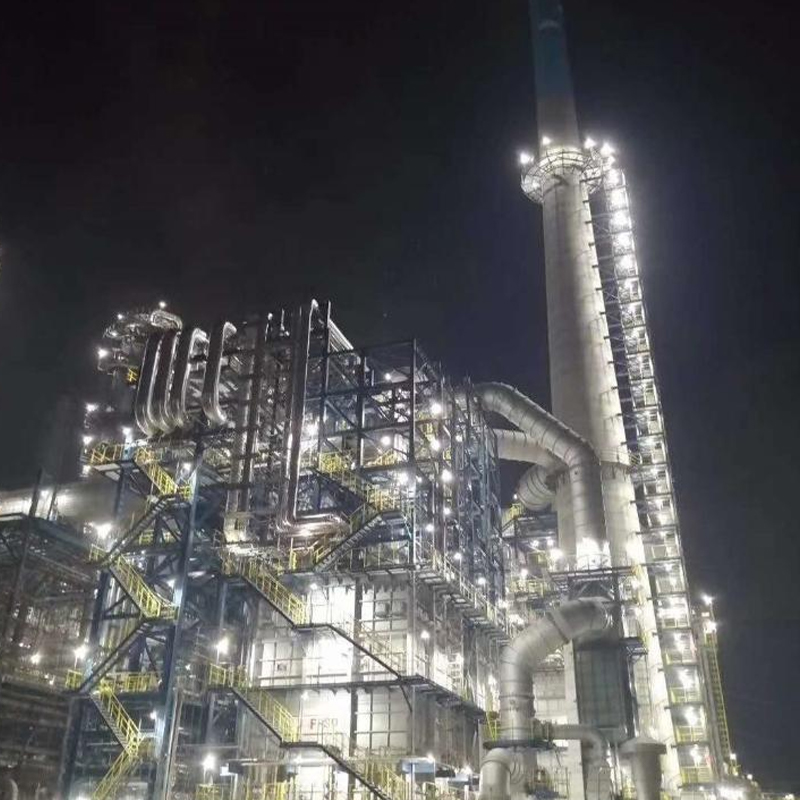

V inženýrské praxi musí návrh pece DRI komplexně zohledňovat následující faktory: poměr výšky k průměru tělesa pece, rovnoměrnost rozvodu redukčního plynu, řízení rychlosti klesání vsázky a spolehlivost dynamických těsnících systémů. Tuopu Industry (Jiangsu) Co., Ltd. využívá vyzrálá technická řešení a rozsáhlé zkušenosti s řízením stavebních projektů k poskytování služeb EPC topných pecí pro řadu domácích a mezinárodních petrochemických, uhelných chemických a ropných rafinerií. Portfolio produktů zahrnuje pece na krakování etylenu, reformátory na výrobu vodíku, topné pece se styrenovými jednotkami, topné pece CDU a VDU, reformátory čtyři v jednom a další.
| Název zařízení | Funkce | Základní komponenty | Oblast použití |
| DRI Furnace | Reaktor přímé redukce železné rudy | Těleso hřídele, žáruvzdorná vyzdívka, rozvod plynu | Zařízení DRI na bázi plynu |
| Reformer Tube Assembly | Reaktor pro reformování redukčního plynu | Reformátovací trubky, katalyzátory, trubkovnice, pigtailové trubky | DRI reformační systémy |
| Ethylenová krakovací pec | Vysokoteplotní krakování uhlovodíků | Praskající trubky, sálavá sekce, konvekční sekce | Petrochemické závody na výrobu etylenu |
| Reformer výroby vodíku | Parní reformování zemního plynu na vodík | Reformační trubky, hořáky, rekuperace odpadního tepla | Rafinace / chemická výroba vodíku |
| Reformátor čtyři v jednom | Multiprocesní integrované vytápění | Sálavé sekce, konvekční sekce, sběrné trubky | Rozsáhlá rafinérsko-chemická integrace |
Výše uvedená tabulka uvádí hlavní produktové řady Tuopu Industry (Jiangsu) Co., Ltd. v průmyslu DRI a souvisejících sektorech. Je důležité zdůraznit, že společnost poskytuje pouze modely produktů a funkce výslovně uvedené na jejích webových stránkách, včetně Reformer Tube Assembly pro DRI, DRI pece, ethylenové krakovací trubky, sálavé spirály, konvekční sekce a další. Všechny popisy produktů jsou založeny na skutečných výrobních možnostech a inženýrských zkušenostech.
Vývojové trendy a zelená transformace v průmyslu DRI
Globální průmysl DRI prochází hlubokou zelenou transformací. Konvenční procesy DRI založené na zemním plynu již vykazují výrazně nižší emise CO2 než vysokopecní cesty, zatímco technologie DRI využívající 100% zelený vodík jako redukční činidlo je považována za klíčovou cestu pro dekarbonizaci ocelářského průmyslu. Přední poskytovatelé technologií, jako je MIDREX, vyvinuli návrhy zařízení schopné flexibilně přepínat mezi redukčními činidly (zemní plyn, vodík, syngas), přičemž si technická rozhraní vyhradili pro budoucí redukci plně založenou na vodíku. Tuopu Industry (Jiangsu) Co., Ltd. pozorně sleduje tento trend a její konstrukce pecí DRI a Reformer Tube Assembly jsou již schopné pojmout různé složení redukčního plynu.
Z hlediska rozsahu výroby představuje další významnou výhodu konstrukční flexibilita zařízení DRI. Na rozdíl od tradičního postupu vysoká pec–BOF, který pro ekonomickou životaschopnost vyžaduje minimální roční produkci přibližně 2 miliony tun, mohou závody DRI začínat již od 0,5 milionu tun ročně a tvořit malé ocelárny s elektrickými obloukovými pecemi (EAF). Díky tomu jsou zvláště vhodné pro regiony s rozptýlenými zdroji nebo omezenými dodávkami zemního plynu / vodíku. Tuopu Industry (Jiangsu) Co., Ltd. nabízí EPC kontraktační schopnosti pokrývající DRI projekty různých měřítek, od dodávky základního vybavení až po kompletní inženýrskou dodávku, s dostupnými přizpůsobenými řešeními.
FAQ
Jaké materiály se obvykle používají k výrobě trubek DRI Reformer?
Trubky DRI Reformer jsou obvykle vyráběny ze slitin s vysokým obsahem niklu a chrómu žáruvzdorných (jako jsou třídy HP a HK) pomocí technologie odstředivého lití, aby vydržely provozní teploty nad 900 °C a prostředí s vysokým vnitřním tlakem plynu.
Co odlišuje pec DRI od běžných topných těles
DRI pec je šachtový reaktor speciálně navržený pro přímou redukci železné rudy. Mezi jeho definující vlastnosti patří protiproudý kontakt plyn-pevná látka, dynamické těsnící systémy a žáruvzdorné vyzdívky, které se zásadně liší od běžných topných ohřívačů v principech procesu a konstrukčním provedení.
Jaké je typické složení redukčního plynu v procesech DRI na bázi plynu
V procesech DRI založených na plynu se redukční plyn obvykle skládá z přibližně 55 % vodíku a 36 % oxidu uhelnatého s poměrem H2/CO asi 1,5, který vzniká katalytickým reformováním zemního plynu v reformátorových trubkách.
Jaké jsou hlavní formy produktů DRI
Produkty DRI jsou dostupné ve třech hlavních formách: studené DRI (CDRI), horké DRI (HDRI) a horké briketované železo (HBI). HBI se vyrábí lisováním horkého DRI do briket s vysokou hustotou pro bezpečné skladování a přepravu.
Jaká je typická životnost Reformer Tube
Za normálních provozních podmínek mají trubky Reformer obvykle životnost přibližně 8 až 12 let v závislosti na provozní teplotě, kolísání tlaku, frekvenci výměny katalyzátoru a jakosti materiálu trubek.
Jaké služby související s DRI poskytuje Tuopu Industry
Tuopu Industry (Jiangsu) Co., Ltd. poskytuje výrobu a dodávky základního vybavení včetně DRI pece a sestavy reformátorových trubek pro DRI, stejně jako smluvní služby EPC pro topná tělesa zahrnující inženýrský návrh, výrobu zařízení, instalaci, uvedení do provozu a projektový management.
Jaké ekologické výhody nabízí proces DRI ve srovnání s výrobou oceli ve vysokých pecích
Procesy DRI spotřebují přibližně polovinu energie než vysokopecní trasy a generují výrazně nižší emise CO2. Při použití 100% vodíku jako redukčního činidla lze dosáhnout téměř nulových emisí uhlíku, což představuje hlavní technologickou cestu pro zelenou transformaci v ocelářském průmyslu.
Jaké výhody nabízí odstředivé lití pro výrobu Reformer Tube
Odstředivým litím vznikají reformovací trubky s hustou stěnovou mikrostrukturou, jemnou velikostí zrna a absencí defektů smršťování, výrazně zvyšující odolnost proti tečení při vysokých teplotách, odolnost proti oxidaci a tlakovou únosnost ve srovnání se statickými procesy odlévání.
