PECÍ ČÁST představuje základní konstrukční a funkční komponenty průmyslových topných systémů sloužících petrochemickému, uhelnému chemickému průmyslu a rafinaci ropy. Tyto komponenty přímo určují tepelnou účinnost, provozní stabilitu a životnost ohřívacích pecí. Tuopu Industry (Jiangsu) Co., Ltd., jako profesionální výrobce topných pecí a trubek pecí pro odstředivé lití v Číně, má status prvního dodavatele u SINOPEC, PetroChina, CNOOC a certifikaci kvalifikovaných dodavatelů od Sinochem Group. Společnost dodává náhradní díly pecí pro pece na krakování etylenu, reformátory na výrobu vodíku, ohřívače styrenových jednotek, ohřívače CDU a VDU, reformery čtyři v jednom a sestavy trubek reformeru DRI.
Základní produktové portfolio
Tuopu Industry (Jiangsu) Co., Ltd. provozuje rozsáhlou výrobní základnu vytápěných ohřívačů, inteligentní zařízení na výrobu trubek pro pece a roll-on/roll-off dok, který umožňuje plné možnosti řetězce od návrhu a výroby až po EPC kontrakty. Společnost přísně dodržuje standardy API 560 pro topná tělesa v běžném provozu rafinérií. Její portfolio dílů pro vyhřívané ohřívače zahrnuje čtyři hlavní kategorie:
| Kategorie produktu | Základní funkce | Rozsah aplikace |
| Modul konvekční sekce | Předehřívá procesní kapalinu prostřednictvím konvekčního přenosu tepla a snižuje teplotu spalin | Ethylenové krakovací pece, vodíkové reformátory, atmosférické a vakuové destilační jednotky |
| Trubkový plech | Podporuje a zajišťuje trubky pece za podmínek vysoké teploty a vysokého tlaku | Trubkovnice konvekční sekce, trubkovnice sálavé sekce |
| Rozdělovač | Distribuuje nebo shromažďuje procesní tekutinu přes několik průtokových cest, aby byla zajištěna rovnoměrná distribuce | Sběrné trubky reformátoru, distribuční sběrače krakovacích pecí |
| Řada příslušenství pro pece | Konstrukční prvky, podpěry žáruvzdorné vyzdívky a těsnicí sestavy | Všeobecné podpůrné systémy průmyslových topidel |
Technické náležitosti modulů konvekční sekce

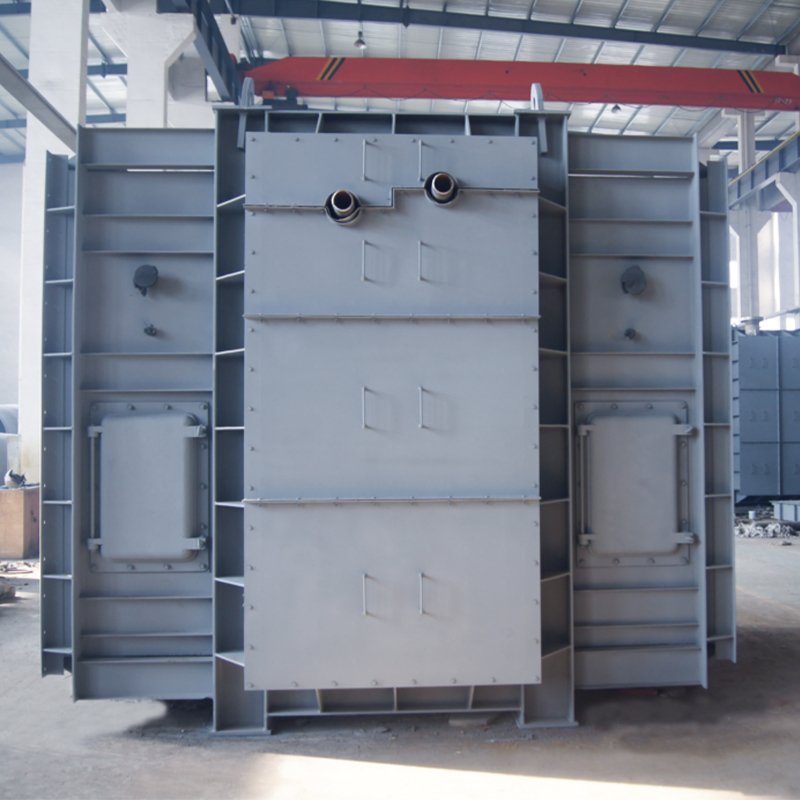

Konvekční sekce slouží jako kritická zóna tepelné výměny, kde spaliny opouštějící sálavou sekci pokračují v přenosu tepelné energie. Podle požadavků API 560 musí konstrukce konvekční sekce pojmout prostor pro dvě budoucí řady trubek a obsahovat opatření pro vyfukování sazí, parní dmýchání nebo vodní mycí dráhy. Tuopu Industry (Jiangsu) Co., Ltd. vyrábí moduly konvekční sekce využívající žebrované trubky nebo trubky s hroty pro rozšíření plochy povrchu pro přenos tepla a výrazné zvýšení tepelné účinnosti. API 560 specifikuje, že tloušťka plechu konvekční trubky nesmí být menší než 1/2 palce (přibližně 12,7 mm), přičemž žáruvzdorné izolační vrstvy zajišťují, že teploty vnějšího pláště nepřekročí 180 stupňů Fahrenheita (přibližně 82 stupňů Celsia).
V praktických technických aplikacích skupiny konvekčních trubek obvykle využívají odstupňovaná uspořádání s roztečí trubek na základě standardních násobků jmenovitého průměru. Moduly konvekční sekce Tuopu Industry (Jiangsu) Co., Ltd. byly široce nasazeny v přestavbách a projektech na zelené louce pro velké rafinérské a petrochemické podniky, kde osvědčená technická řešení účinně řeší vysokoteplotní sulfidaci, korozi usazenin a další typické servisní problémy.
Výběr materiálu pro trubkovnice a rozdělovače
Trubkovnice fungují jako strukturální podpěry pro trubkové systémy pece, které nepřetržitě pracují v prostředí s vysokou teplotou, vysokým tlakem a korozivním prostředím. Trubkové plechy z lité oceli nabízejí vynikající odolnost vůči tečení při vysokých teplotách a strukturální pevnost, díky čemuž jsou preferovanou volbou pro topidla na petrochemický ohřev. API 560 stanoví jasné požadavky na materiál: když návrhové teploty podpěry překročí 1200 stupňů Fahrenheita (přibližně 649 stupňů Celsia) a obsah vanadu a sodíku v palivu překročí 100 ppm, musí být podpěry buď pokryty 50 milimetry žáruvzdorného materiálu s vysokou hustotou nebo vyrobeny ze speciálních slitinových materiálů.

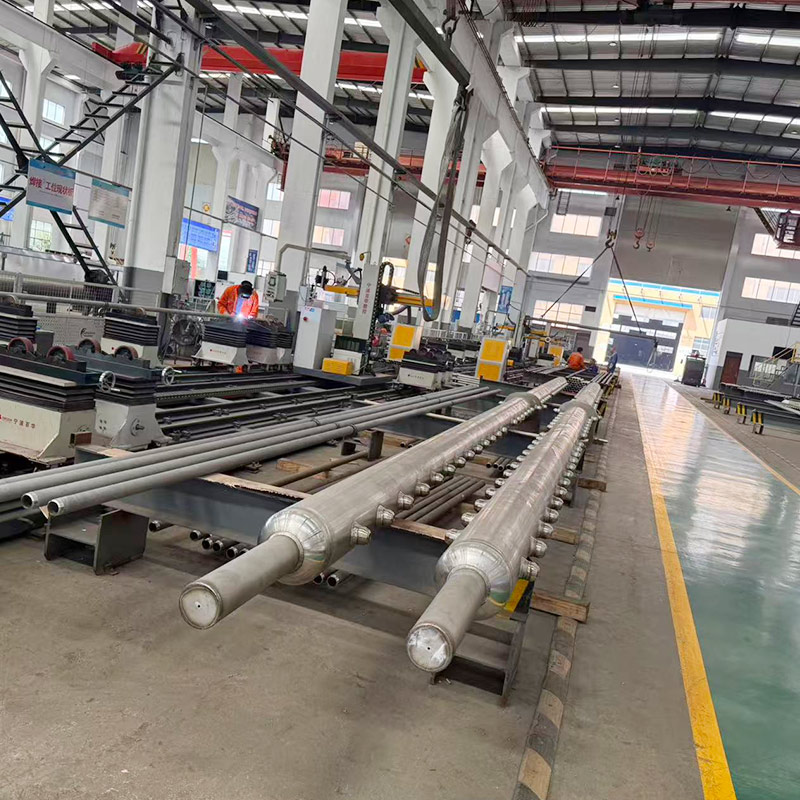

Komponenty potrubí z nerezové oceli zajišťují distribuci a sběr kapalin v petrochemických jednotkách. Podle dodatečných ustanovení API 560 Second Edition musí být rozdělovače umístěné uvnitř sběrných skříní vybrány pro stejný návrhový tlak jako spojovací trubky, s návrhovou teplotou rovnou maximální provozní teplotě kapaliny v tomto místě plus minimálně 50 stupňů Celsia. Tuopu Industry (Jiangsu) Co., Ltd. vyrábí rozdělovače z nerezové oceli jakosti včetně 304, 321, 316 a 316L, s vnějším průměrem od 18 mm do 610 mm a tloušťkou stěny od 6 mm do 50 mm, splňující různé požadavky na střední a nízkotlaké přepravní potrubí.
Podpěrný systém příslušenství pecí
Série příslušenství pro pece zahrnuje konstrukční ocelové komponenty, žáruvzdorné vyzdívky, dilatační spáry, těsnící sestavy a přístupové dveře. I když se toto příslušenství přímo nepodílí na přenosu tepla, významně ovlivňuje celkovou integritu těsnění pece, tepelnou účinnost a dostupnost údržby. Tuopu Industry (Jiangsu) Co., Ltd. striktně implementuje technické specifikace API 560 týkající se požadavků na kotevní materiál (minimální nerezová ocel typu 304), umístění dilatačních spár a žáruvzdorné stavební postupy, aby byla zajištěna spolehlivost produktu po celou dobu životnosti.
Společnost provozuje inteligentní výrobní linku v rámci své rozsáhlé výrobní základny topných těles, která dosahuje komplexní kontroly kvality od kontroly surovin, přesného lití a obrábění až po testování hotových výrobků. Jakožto prvotřídní dodavatel pro SINOPEC, PetroChina a CNOOC exportuje Tuopu Industry (Jiangsu) Co., Ltd. své produkty na zámořské trhy a nasbírá rozsáhlé zkušenosti s realizací projektů ve špičkových aplikacích, včetně sálavých cívek pecí pro krakování etylenu a sestav reformátorů.
Pokyny pro výběr součástí ohřívače
Při výběru náhradních dílů pece je zásadní komplexní vyhodnocení konstrukčních podmínek, charakteristik média, provozních cyklů a strategií údržby. Následující tabulka shrnuje klíčové referenční faktory výběru pro hlavní komponenty:
| Komponenta | Parametry výběru klíče | Běžné materiály |
| Modul konvekční sekce | Teplosměnná plocha, teplota spalin, počet řad trubek, rozšířený typ povrchu | Žebrované trubky z uhlíkové oceli, legované oceli |
| Trubkový plech | Návrhová teplota, návrhový tlak, tvar otvorů v trubce, přídavek na korozi | Ocel litá, nerezová ocel |
| Rozdělovač | Průtok kapaliny, jmenovitý tlak, teplotní rozsah, korozivní média | Nerezová ocel 304/316/316L |
| Příslušenství pro pece | Žáruvzdornost, konstrukční zatížení, požadavky na těsnění, přístup pro údržbu | Uhlíková ocel, nerezová ocel, žáruvzdorné materiály |
Často kladené otázky
01
Jaký je hlavní rozdíl mezi moduly konvekční sekce a sálavými sekcemi
Moduly konvekční sekce spoléhají na konvekční přenos tepla jako na dominantní mechanismus, přičemž procesní tekutina vstupuje do konvekční sekce pro předehřívání před prouděním do sálavé sekce. Sálavé sekce využívají k vytápění přímé sálání plamene. Konvekční sekce pracují při nižších teplotách spalin a typicky využívají trubky s prodlouženým povrchem, jako jsou žebrované nebo nopové trubky pro zlepšení přenosu tepla, zatímco sálavé sekce musí odolávat vyšším hustotám tepelného toku.
02
Jaké výhody nabízejí trubkovnice z lité oceli oproti svařovaným trubkovnicím
Trubkové plechy z lité oceli se vyznačují integrální konstrukcí bez defektů svarů a poskytují vynikající odolnost vůči tečení při vysokých teplotách, což je zvláště důležité pro provozní podmínky při vysokých teplotách a vysokém tlaku. Svařované trubkovnice jsou náchylné k praskání při sváru při prodlouženém tepelném cyklování, zatímco strukturální kontinuita trubkovnic z lité oceli tato rizika účinně zmírňuje.
03
Jaké jsou typické aplikace nerezových rozdělovačů v petrochemických jednotkách
Rozdělovače z nerezové oceli jsou široce používány při distribuci nástřiku pro pece na krakování etylenu, sběr procesního plynu pro vodíkové reformátory a extrakci bočním tahem pro atmosférické a vakuové destilační jednotky. Třídy 304 a 316L jsou určeny pro obecnou korozi a média obsahující chlorid v náročných provozních prostředích.
04
Jaké jsou základní konstrukční požadavky API 560 pro komponenty topných těles
API 560 pokrývá návrh procesu, návrh spalování, mechanický návrh, výběr materiálu, kontrolu výroby a uvedení instalace do provozu. Mezi klíčové požadavky patří minimální tloušťka trubkovnice, kotevní materiály žáruvzdorného obložení, konstrukční teplotní rezervy potrubí, ustanovení o rozšíření konvekční sekce a teplotní limity vnějšího pláště.
05
Jaký je typický cyklus výměny součástí zapáleného ohřívače
Cykly výměny závisí na provozních podmínkách, korozivnosti média a postupech údržby. Moduly konvekční sekce obvykle vyžadují hodnocení kontroly každých 5 až 8 let, zatímco trubkovnice a rozdělovače mohou za normálních provozních podmínek dosáhnout více než 10 let. Vysokoteplotní sulfidace, nauhličování a tepelná únava představují primární příčiny selhání; pravidelné nedestruktivní testování efektivně prodlužuje životnost.
06
Jak zjistit, kdy je třeba vyměnit trubkovnice
Výměna trubkovnice by měla být zvážena, pokud jsou dodrženy následující podmínky: oválnost otvoru trubky přesahující toleranci, poškození těsnícího povrchu způsobující netěsnost, snížení tloušťky stěny překračující povolenou korozi nebo šíření trhliny dosahující kritických rozměrů. Tuopu Industry (Jiangsu) Co., Ltd. doporučuje provádět měření tloušťky ultrazvukem a testování penetrace během každoročních odstávek údržby.
