Základní procesní zařízení
A topné těleso pro ropnou rafinérii je základní tepelné zařízení při operacích rafinace ropy, přenášející teplo ze spalování paliva do procesních kapalin proudících trubkovými spirálami. Poskytuje přesné řízení teploty pro kritické rafinérské procesy včetně destilace ropy, hydrokrakování, zpožděného koksování a katalytického reformování. Tuopu Industry (Jiangsu) Co., Ltd. je profesionální značka topných pecí a trubek pro odstředivé lití v Číně, sloužící jako prvotřídní dodavatel pro SINOPEC, PetroChina a CNOOC a kvalifikovaný dodavatel pro Sinochem Group. Společnost provozuje rozsáhlou základnu pro výrobu topných těles, zařízení na výrobu inteligentních trubek pro pece a nakládací dokovací stanici, která poskytuje smluvní služby EPC pro topné pece zákazníkům v petrochemickém, uhelném chemickém průmyslu a rafinériích ropy.
Základní typy ohřívačů vytápěných rafinérií
R
Reakční ohřívač
Zahřívání a katalytické reakce probíhají současně uvnitř trubek při 850 až 1000 stupních Celsia, používaných pro hydrokrakování a katalytické reformování.
D
Destilační ohřívač
Zvyšuje uhlovodíkové proudy na specifické teploty, aniž by způsobil krakování, používá se pro destilaci surového materiálu a separaci aromatických látek.
Podle standardů API 560 zahrnují běžné konfigurace ohřívačů vertikální válcové ohřívače, kabinové horizontální spirálové ohřívače, skříňové ohřívače s vertikálními trubkami a spirálové spirálové ohřívače. Vertikální válcové ohřívače nabízejí vysokou účinnost přenosu tepla a rovnoměrné rozložení teploty. Kabinové horizontální topné spirály mají kompaktní design s minimálním půdorysem. Boxové ohřívače s vertikálními trubkami umožňují snadný přístup k údržbě. Ohřívače spirálové spirály minimalizují pokles tlaku a možnost znečištění. Tuopu Industry (Jiangsu) Co., Ltd. využívá vyspělá technická řešení a nezávislé výrobní kapacity základních produktů k přizpůsobení všech těchto typů ohřívačů.
Tepelná účinnost a optimalizace
85-92 %
Typický rozsah tepelné účinnosti
60-65 %
Podíl energetických nákladů na celkových provozních nákladech
20-25 °F
Zvýšení teploty filmu
Zdvojnásobuje rychlost koksování
Sálavá sekce pracuje při nejvyšších teplotách v ohřívači, kde teploty kovu přímo určují životnost zařízení. Konvekční sekce rekuperuje odpadní teplo ze spalin prostřednictvím žebrovaných trubek, což slouží jako kritický faktor pro zlepšení celkové účinnosti. Tuopu Industry (Jiangsu) Co., Ltd. klade důraz na rovnoměrné rozložení tepelného toku v sálavé části a optimalizované zpětné získávání odpadního tepla v konvekční části. Koksování představuje primární výzvu ovlivňující provoz s dlouhým cyklem. S každým zvýšením teploty filmu o 20 až 25 stupňů Fahrenheita se rychlost koksování přibližně zdvojnásobí. Tuopu Industry (Jiangsu) Co., Ltd. nashromáždila rozsáhlé zkušenosti s optimalizací topných těles díky úzké spolupráci s East China Institute, Huafu Institute a Luoyang Institute.
Portfolio průmyslových produktů Tuopu
| Název produktu | Aplikační jednotka | Základní funkce |
| Topný ohřívač pro CDU a VDU | Surová destilační jednotka | Zahřívání ropy na destilační teplotu pro oddělení složek |

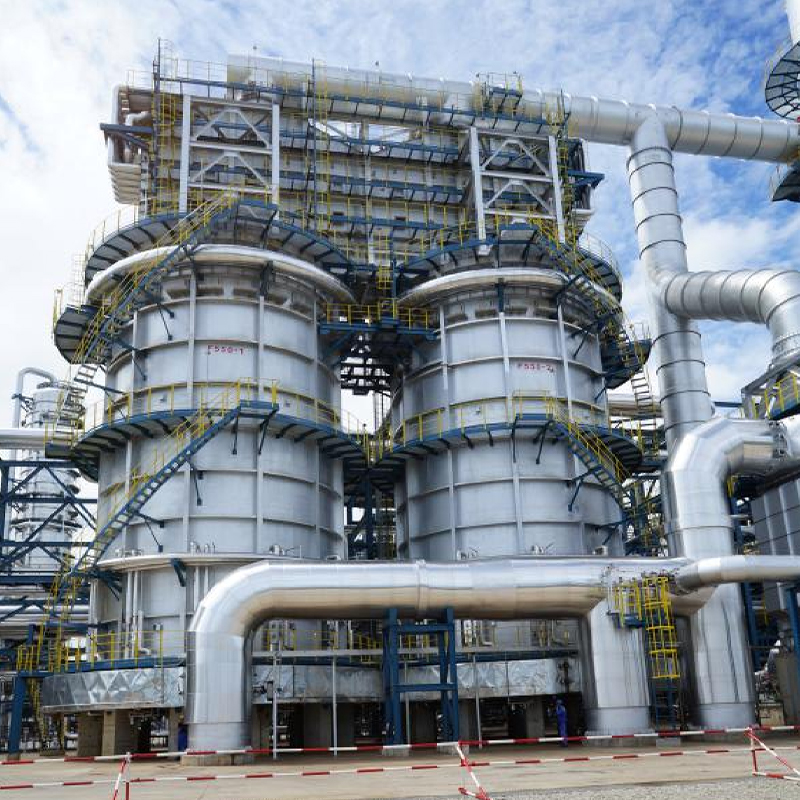

| Hydrokrakovací ohřívač | Hydrokrakovací jednotka | Poskytování vysokoteplotního zdroje tepla pro hydrokrakovací reakce těžkého oleje |

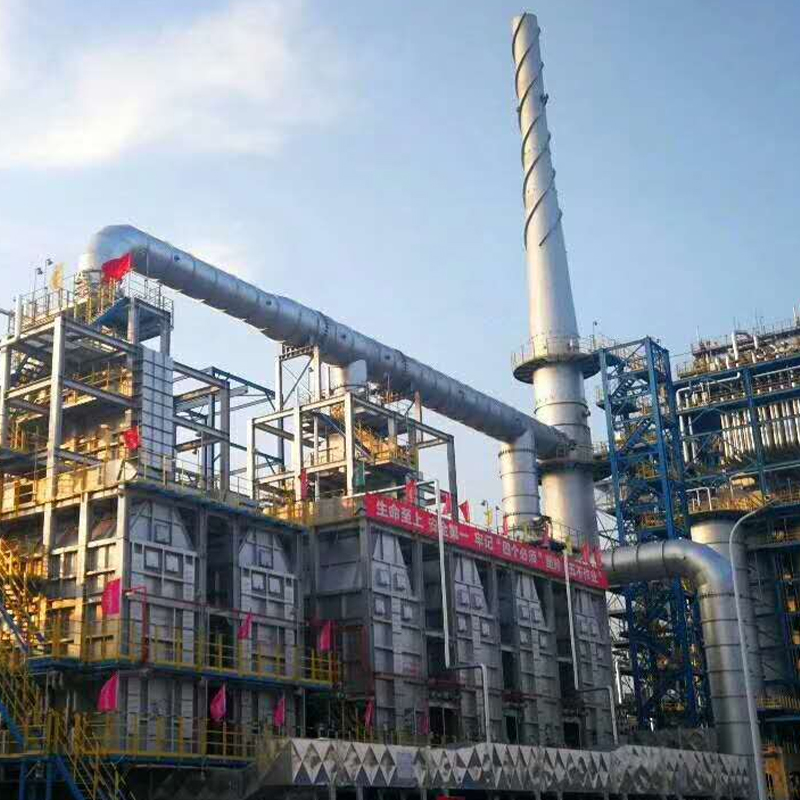

| Hydrokrakovací ohřívač zbytků | Jednotka pro hydrozpracování zbytků | Zpracování zbytků s vysokým obsahem síry a kovů pro zlepšení výtěžnosti lehkého oleje |

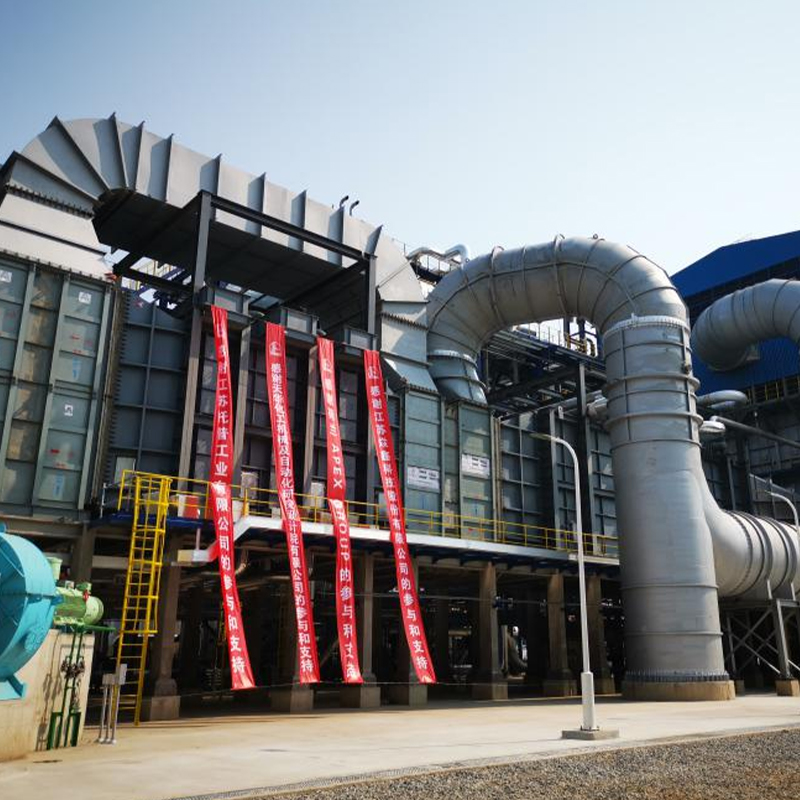

| Reformer výroby vodíku | Jednotka výroby vodíku | Poskytování tepla na úrovni 1000 stupňů Celsia pro reformování uhlovodíkové páry |

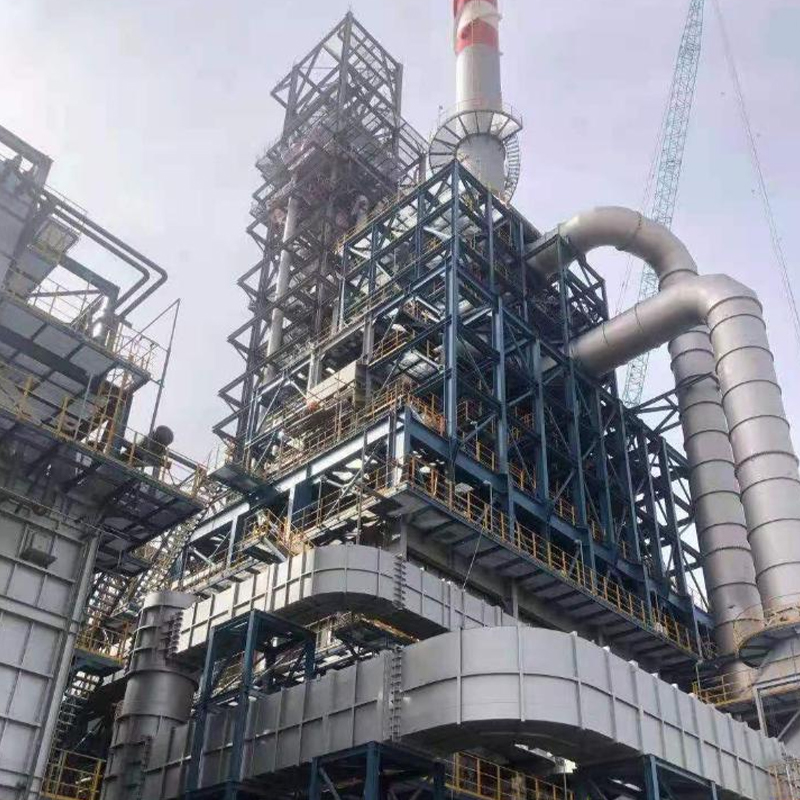

| Čtyři v jednom reformační topné těleso | Jednotka katalytické reformy | Integrace víceprůchodového reakčního ohřevu pro zlepšení kompaktnosti jednotky |

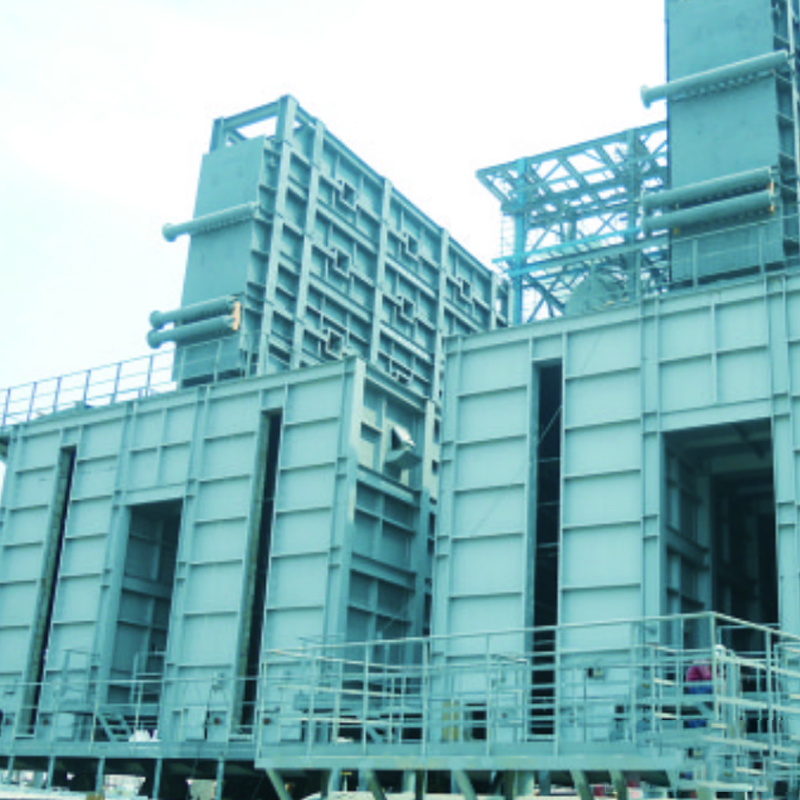

| Zpožděný ohřívač koksu | Zpožděná koksovací jednotka | Zahřívání těžkých zbytků na krakovací teplotu pro výrobu ropného koksu |

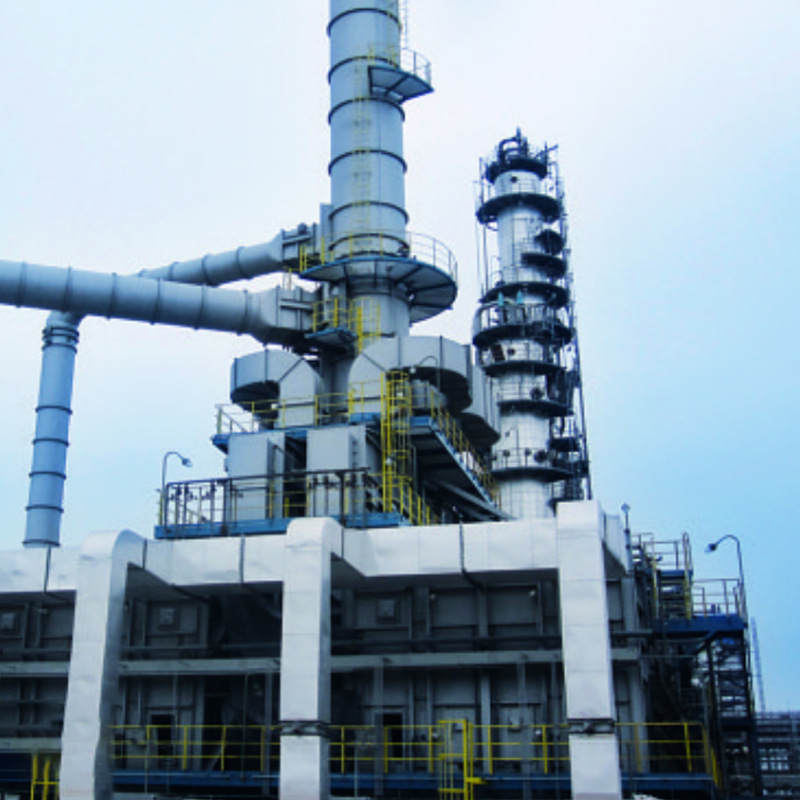

| Ohřívač pro jednotku Visbreaking | Visbreaking Unit | Snížení viskozity těžkého oleje pro zlepšení tokových vlastností |

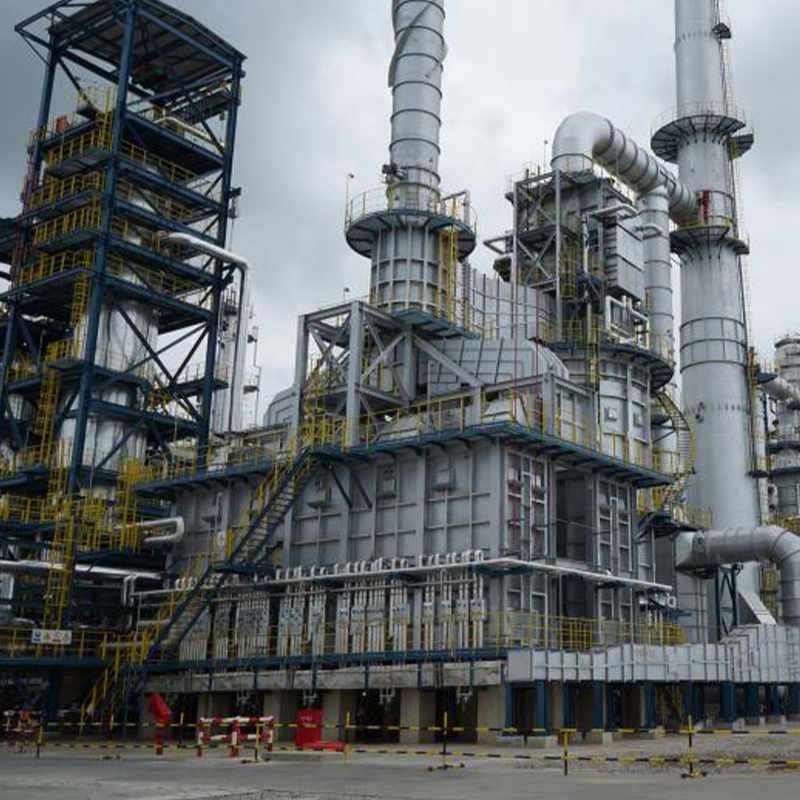

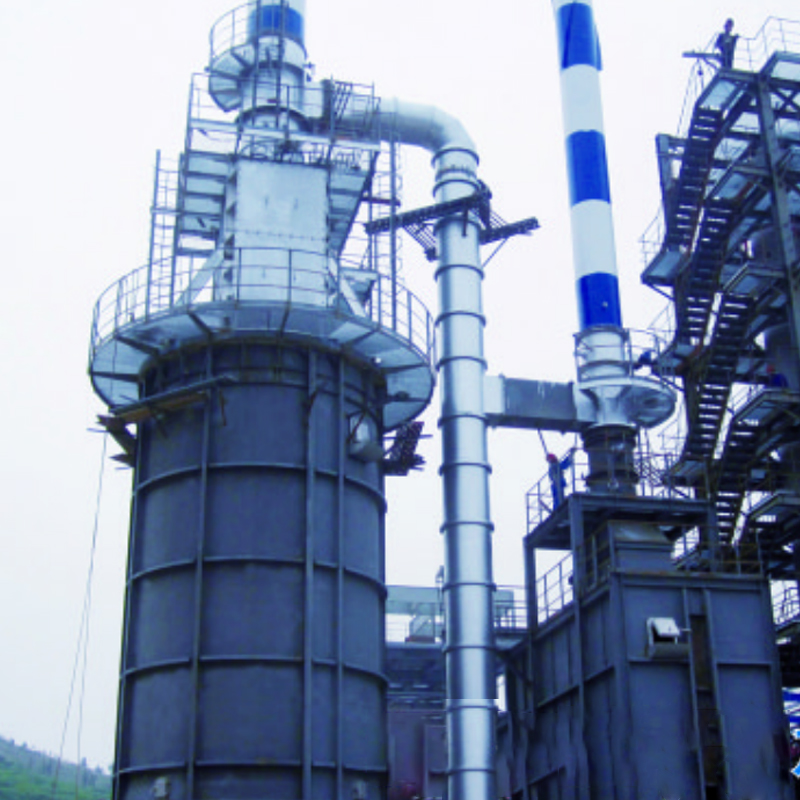

| Dieselový hydrogenační ohřívač | Dieselová hydrogenační jednotka | Předehřívání suroviny pro hydrodesulfurační a denitrifikační reakce |

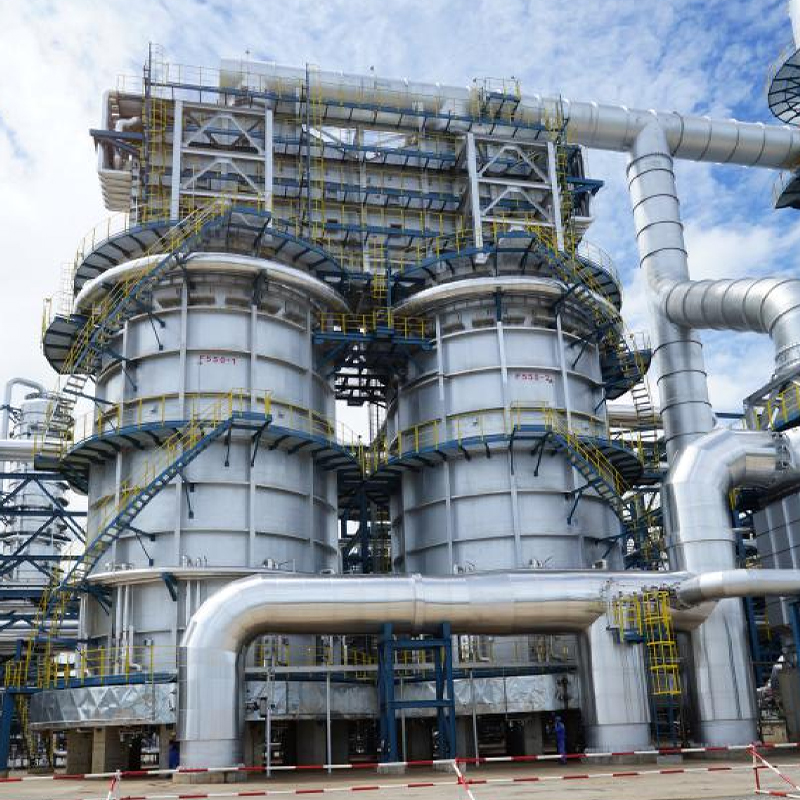

| Ohřívač s ohřevem xylenového vařáku | Jednotka pro separaci aromatických látek | Poskytování zdroje tepla vařáku pro xylenovou destilační kolonu |

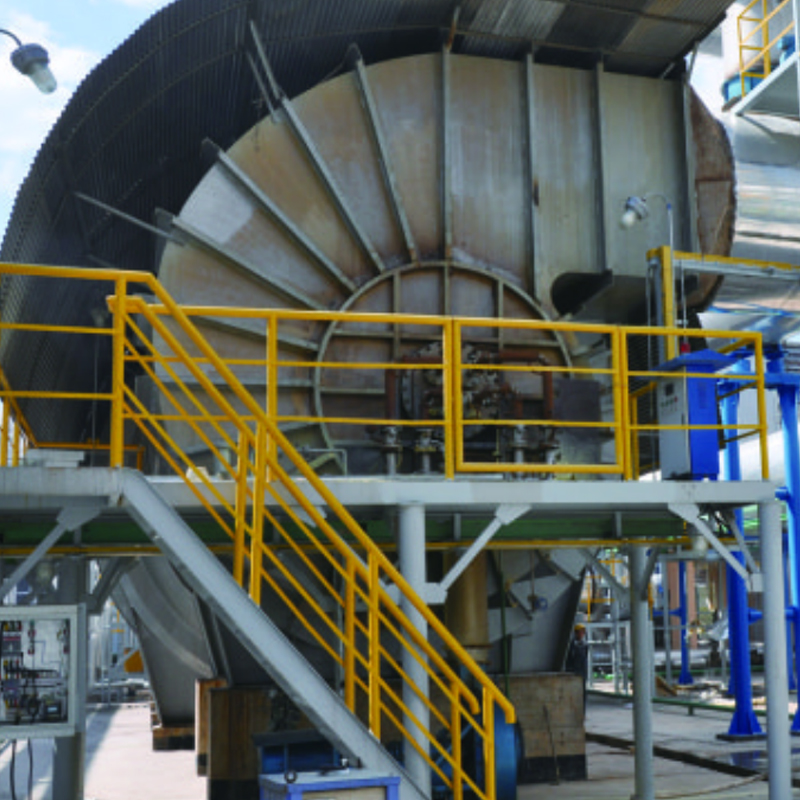

| Spalovací pec na spalování síry | Jednotka regenerace síry | Spalování odpadního plynu obsahujícího síru za účelem splnění ekologických norem |
Výběr materiálu a trvanlivost
01
Sálavé profilové trubky
Odstředivě lité trubky z legované oceli řady HP, stabilní nad 950 stupňů Celsia, s odolností proti tečení při vysokých teplotách a proti nauhličení
➔
02
Konvekční sekce Fins
Vyvážení tepelné odolnosti s odolností proti korozi spalin pro efektivní využití odpadního tepla
➔
03
Modulární žáruvzdorný
Žáruvzdorné vláknité moduly, lehké, vynikající izolace, snadná instalace, nahrazující tradiční cihly
Tuopu Industry (Jiangsu) Co., Ltd. provozuje inteligentní linku na výrobu trubek pro pece pro odstředivé lití, která vyrábí základní součásti včetně ethylenových krakovacích trubek a sálavých cívek s vynikající odolností proti tečení při vysokých teplotách a antikarbonizačními vlastnostmi. Společnost využívá modulární konstrukce žárovzdorných vyzdívek v designu vytápěných ohřívačů v kombinaci s optimalizovaným uspořádáním hořáků, aby bylo dosaženo rovnoměrného rozložení teplotního pole a zabránilo se poškození trubek v důsledku lokalizovaného přehřátí.
Bezpečný provoz a shoda s životním prostředím
⚠
Kritická data
Každé zvýšení poměru přebytečného vzduchu o jedno procento zvyšuje spotřebu paliva přibližně o 0,5 procenta s odpovídajícím zvýšením emisí NOx a CO2. Tuopu Industry (Jiangsu) Co., Ltd. integruje pokročilé systémy řízení spalování do konstrukce topných těles, čímž dosahuje dvojích cílů optimalizace spalování a řízení emisí prostřednictvím přesného sledování obsahu kyslíku ve spalinách a teplot stěn trubek.
Během fází spouštění a vypínání představují topná tělesa nejvyšší bezpečnostní riziko v rafinérských provozech. Technická řešení Tuopu Industry (Jiangsu) Co., Ltd. přísně dodržují mezinárodní bezpečnostní standardy a zahrnují spolehlivou detekci plamene, uzavření přívodu paliva a ventilační blokovací systémy, aby byl zajištěn bezpečný provoz po celou dobu životnosti zařízení.
Často kladené otázky
Q1
Jaké tepelné účinnosti mohou ohřívače vytápěné rafinerií obvykle dosáhnout
Moderní ohřívače vytápěné v rafinériích obvykle dosahují tepelné účinnosti mezi 85 a 92 procenty. Sálavá sekce předává teplo konvekcí a sáláním, zatímco konvekční sekce rekuperuje odpadní teplo pomocí žebrovaných trubek. Udržování vhodných poměrů přebytečného vzduchu, pravidelné čištění znečištění konvekční sekce a optimalizace geometrie plamene hořáku jsou účinná opatření.
Q2
Jaké jsou hlavní příčiny koksování a jak mu předcházet
Koksování je primárně způsobeno nadměrnou teplotou filmu stěny trubky, nízkou rychlostí tekutiny a prodlouženou dobou zdržení. Průmyslová data ukazují, že s každým zvýšením teploty filmu o 20 až 25 stupňů Fahrenheita se rychlost koksování přibližně zdvojnásobí. Prevence zahrnuje zvýšení rychlosti hmoty pro snížení teploty filmu, optimalizaci vstřikování páry, která může snížit rychlost koksování přibližně o 16 procent, a přijetí uspořádání s malým plamenem s více hořáky.
Q3
Jaké jsou hlavní konfigurace ohřívačů používané v rafineriích
Podle standardů API 560 běžné konfigurace zahrnují vertikální válcové ohřívače s vysokou účinností a rovnoměrnou distribucí, kabinové horizontální spirálové ohřívače s kompaktní konstrukcí, skříňové ohřívače s vertikálními trubkami pro snadnou údržbu a spirálové spirálové ohřívače pro kapaliny s vysokou viskozitou. Výběr závisí na požadavcích procesu, podmínkách místa a investičním rozpočtu.
Q4
Jaká je typická délka provozního cyklu pro topná tělesa
Provozní cykly se liší podle typu procesu a suroviny. Ohřívače zpožděného koksování obvykle procházejí online odkoksováním každých 3 až 6 měsíců, s parou-vzduch přibližně každých 12 měsíců. Ohřívače surové destilace mohou dosáhnout cyklů 3 až 5 let. Optimalizace parametrů, posílení monitorování a včasné odkoksování prodlužují provozní cykly.
Q5
Jaké materiály se běžně používají pro sálavé profilové trubice
Trubky sálavé sekce pracují při 850 až 1000 stupních Celsia, typicky používají odstředivě lité trubky z legované oceli řady HP, jako jsou HP-50 a HP-Plus. Tyto materiály vykazují vynikající odolnost proti tečení za vysokých teplot, antikarburizaci a odolnost proti oxidaci. Tuopu Industry (Jiangsu) Co., Ltd. provozuje inteligentní linku na výrobu trubek pece pro odstředivé lití.
Q6
Jak snížit emise NOx z topných těles
Primární přístupy zahrnují instalaci hořáků s nízkým obsahem NOx využívajících stupňovité spalování a recirkulaci spalin ke kontrole emisí pod 30 miligramů na běžný metr krychlový, optimalizaci teploty předehřívání spalovacího vzduchu, přesné řízení poměru přebytečného vzduchu a provádění pravidelné údržby hořáku.
Q7
Jak znečištění konvekční sekce ovlivňuje provoz ohřívače
Znečištění konvekční sekce výrazně snižuje účinnost přenosu tepla, což vede ke zvýšené teplotě komína a spotřebě paliva. Usazená vrstva působí jako tepelná izolace. Pravidelné čištění pomocí parních ofukovačů sazí je nezbytné. Mokrá pára způsobuje poškození erozí, takže zajištění suchosti páry je zásadní.
Q8
Jaké jsou výhody EPC kontraktů pro projekty topných těles
EPC contracting integruje návrh, nákup a konstrukci pod jedinou odpovědnou entitu, efektivně zkracuje harmonogramy a snižuje náklady na správu rozhraní. Společnost Tuopu Industry (Jiangsu) Co., Ltd. má schopnosti EPC s vyhřívaným ohřívačem s velkou výrobní základnou a rozsáhlými zkušenostmi s řízením projektů.
Doporučení pro výběr
Nové projekty rafinérií
Upřednostněte vysoce účinné, vysoce automatizované konfigurace ohřívačů, abyste snížili dlouhodobé provozní náklady. Sálavá sekce by měla používat odstředivě lité trubky z vysokoteplotní slitiny, konvekční sekce by měla používat žebrované trubky odolné proti korozi a žáruvzdorná vyzdívka by měla mít modulární vláknité struktury.
Revamp projekty
Zaměřte se na vyhodnocení potenciálu zvýšení energetické účinnosti a cest shody v oblasti emisí. Zavedení komplexních systémů sledování teploty stěn, provádění pravidelného optimalizace spalování a vypracování vědeckých plánů odkoksování jsou klíčem k dlouhodobému bezpečnému provozu.
Tuopu Industry (Jiangsu) Co., Ltd., prostřednictvím hluboké spolupráce s renomovanými výzkumnými ústavy, nezávislými schopnostmi výroby klíčových produktů a rozsáhlými inženýrskými zkušenostmi, poskytuje klientům globálních rafinérií podporu po celý životní cyklus od koncepčního návrhu až po poprodejní servis.
